Hệ thống tạo hơi

Máy tạo hơi nước là đơn vị có khả năng tách các giọt mang tạp chất (hạt, pyrogens, v.v.) và do đó tạo ra hơi nước tinh khiết chất lượng cao liên tục. Với mục đích này, máy tạo hơi nước có các bộ phận sau:

  • Một bể hình cột hoặc buồng mở rộng
  • Một bộ trao đổi nhiệt vệ sinh hoặc các yếu tố điện để làm nóng và bay hơi nước

Thiết kế này tạo ra hiệu ứng nhiệt, cho phép dễ dàng điều chỉnh sản xuất hơi nước. Cột trở thành một bể năng lượng mà khi lưu trữ nước đảm bảo sự ổn định của sản xuất ngay cả khi nhu cầu cao nhất.

Các thiết bị này có thể được cung cấp với các tùy chọn sau: thiết bị ngưng tụ để sản xuất nước cất, hệ thống thu hồi và khử khí năng lượng, độ dẫn nước đầu vào và / hoặc giám sát hơi nước tinh khiết ngưng tụ, máy ghi hình, v.v.



Máy tạo hơi nước

Máy tạo hơi nước tinh khiết điện PSG-E bao gồm một bình chứa áp lực thẳng đứng, dưới dạng cột. Các yếu tố điện được lắp đặt tại cơ sở để làm nóng nước. Hơi nước chảy thẳng đứng lên trên, nhưng do tác dụng của trọng lực, các giọt nước không thoát ra khỏi buồng.

Nước được cung cấp trước trong bể chứa, cũng chứa các yếu tố điện, nơi xảy ra quá trình khử khí. Hệ thống được cung cấp dưới dạng một đơn vị nhỏ gọn trên một tấm trượt, với tất cả các thành phần có thể truy cập dễ dàng.

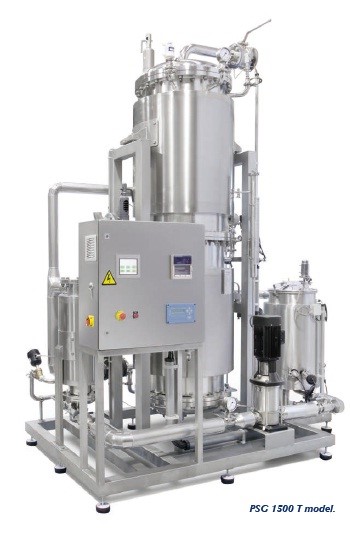

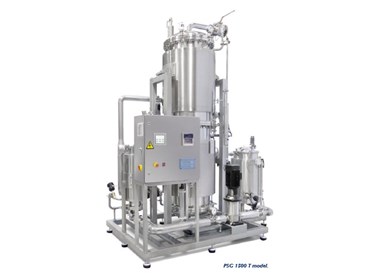

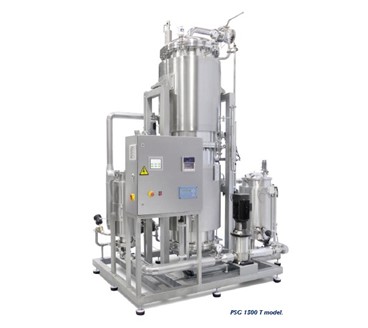

Các máy tạo hơi nước tinh khiết PSG bao gồm một bình chứa áp lực thẳng đứng, dưới dạng một cột được chia thành hai phần. Phần dưới bao gồm một bộ trao đổi nhiệt hình ống, với một tấm ống đôi (DTS), được kết nối ở đỉnh với buồng giãn nở hoặc cột tách, cho phép hơi nước chảy lên trên và ngăn các giọt nước thoát ra khỏi buồng Để cải thiện năng lượng hiệu quả, nước được làm nóng trước được đưa vào một bể chứa có bộ trao đổi, trong đó xảy ra quá trình khử khí. Hệ thống được cung cấp dưới dạng một đơn vị nhỏ gọn trên một tấm trượt và tất cả các thành phần của nó có thể truy cập dễ dàng.
